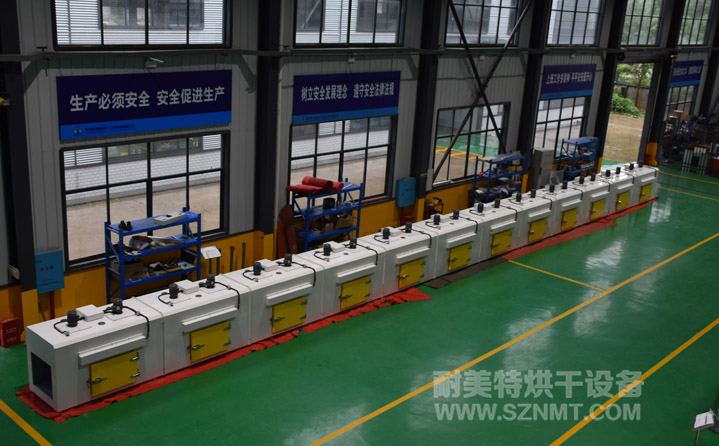

一、汽車發動機電熱隧道烘箱機臺結構概述
采用頂部回風兩側出風強壓式循環加熱，加熱管安裝側部風道內，鼓風機安裝頂部風道內，可以使客戶產品均勻受熱。懸掛鏈下部可用高度600mm。分2米一節。
鏈接接縫采用保溫卡條，箱內頂部預埋角鋼方便導軌安裝。
二、汽車發動機電熱隧道烘箱規格尺寸
１、工作室尺寸：24000X700X700；
２、外形尺寸：24000×1000X1250；
三、汽車發動機電熱隧道烘箱進氣及排氣
１、進風口：12個孔徑50mm位置在頂部部。
２、出風口：6個孔徑120mm，位置在烘箱頂部。
四、汽車發動機電熱隧道烘箱熱循環系統
采用24臺370W/380V離心風機。電機采用模塊式安裝，方便維護更換電機。
| 獨特性能 | 客戶可選配置 |
|
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵；
雙重超溫保護,安全更可靠；
內部熱風循環，烘烤物件受熱均勻；
升溫時間快,溫度穩定精準；
國內一流的隔熱、斷熱、保溫技術，密封效果優；
機體外殼溫度低，對室內環境溫度影響較?。?/div>
多種加熱及運風方根據產品設定；節能省電、安全環保。
|
可充氮氣氣氛保護,達成無氧化烘烤環境。
控制系統、料盤、推車可依客戶需要選擇配備。
顏色選擇圖例
 客戶可以依照色卡指定色彩制作。
|
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  |
日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  |
日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  |
進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  |
進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  |
IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  |
Proface |  |
| 三菱 |  |
西門子 |  |
| 工控機以太網遠程監控 | |||
 |
|||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
 |
 |
 |
 |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |
 |
 |
 |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
| 料盤形式 |  |
 |
 |
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |  |
 |
 |
| 千層架推車 | 推車+托盤 | 子母推車 |
